Condensador especial

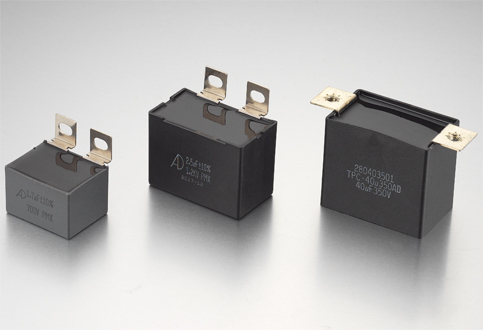

> PMX
Mesa giratoria ajustable
Encuesta
Próximo
Instalación
Aplicación principal
Condensador de conmutación para circuitos resonantes, controles de velocidad industrial y de motor, calentadores de inducción, aplicaciones de alta frecuencia y alta corriente.
Dieléctrico
Película de polipropileno
Construcción
Película portadora metalizada extendida de doble cara con conexión de serie interna y película metalizada
Caja y revestimiento
Estuche de plástico resistente a solventes con sellado de resina. Ejecución ignífuga (UL94V-0)
Conductores
Terminales de cobre estañado para la fijación de tornillos o soldadura en PCBS.
Instalación
Cualquier posición asegurando la disipación de calor correcta. Disposición de muchos componentes con paredes de caja en contacto no admitido; sugiera una distancia mínima entre los elementos uno al lado del otro ≧ 1/8 del grosor de la caja. La caja con terminales de orejetas debe estar libre para disiparse correctamente de todas las caras del cuerpo.
Estándar de referencia
IEC61071, IEC 60068, compatible con ROHS
Características electricas
Temperatura de trabajo
-40 ℃ a + 85 ℃ (100 ℃ ovserving voltaje y corriente de-rating)
Max. temperatura ambiente permisible
+ 70 ℃, operación con potencia nominal, corriente, voltaje y enfriamiento natural. A17 + 85 ℃ Observación del voltaje y la reducción de corriente.
Capacidad
0.047uF a 4.0uF
Voltaje nominal
250VDC a 3000VDC
Tolerancia
+ -5%; + -10%
Factor de disipación
medido a 1 KHz y a 25 + -5 ℃
• Cuando Cr ≦ 1.5uF, ≦ 4x10-4
• Cuando Cr ≦ 1.5uF, ≦ 6x10-4
Resistencia de aislamiento (IR)
≧ 3000 s pero no debe exceder 30GΩ (valor típico), cuando se mide entre termianls, a 25 + - ℃, luego de 1 minuto de electrificación a 100VDC.
Voltaje de prueba entre terminales (Ut) 1.6xUr (DC) aplicado para 10s / 2x Ur (DC) aplicado durante 2s, a 25 + -5 ℃
Voltaje de prueba entre termianls y caja (Utc) 3KV 50 / 60Hz aplicado para 60x a 25 + -5 ℃
Actuación
Cambio de capacitancia ≦ + -2%
• Cambio DF ≦ 0.0010 a 1KHz
• IR ≧ 50% del valor límite inicial

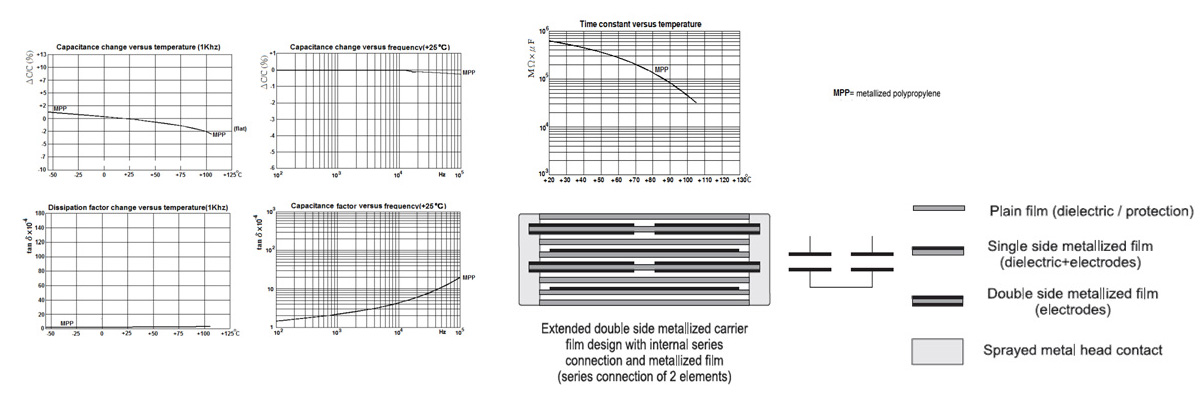

CARACTERÍSTICAS DE TEMPERATURA Y FRECUENCIA

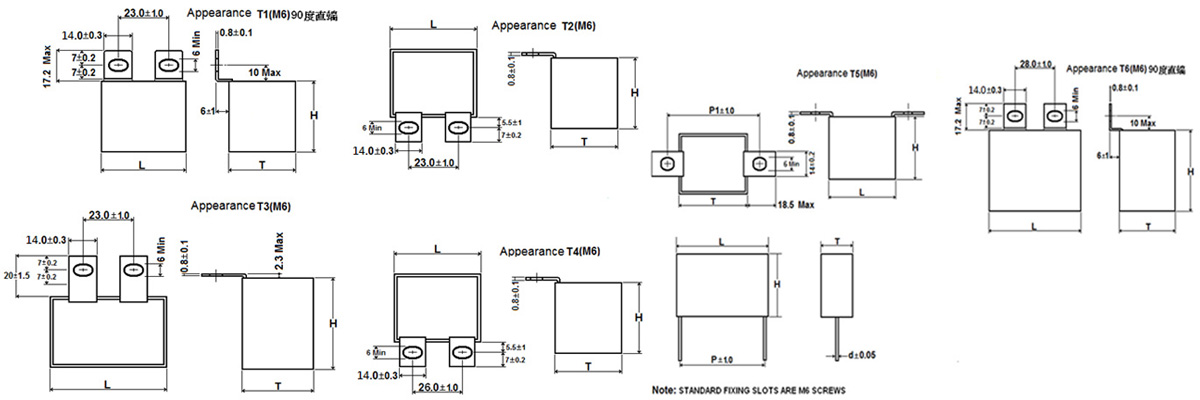

Dimensión
Dimensión
Ur Vdc
Urms Vac
Upk Vdc
L
H
T
dv / dt V / us
lpeak A
lrms
ESR mΩ
uF
1
700
380
1000
42.5
27.5
24.5
325
390
15.5
3
1.5
700
380
1000
42.5
27.5
24.5
325
390
16.5
3.1
2
700
380
1000
42.5
27.5
33
325
650
22
2.5
2.5
700
380
1000
42.5
27.5
33
325
812
23
2.2
3
700
380
1000
42.5
45
33
325
975
26
2.1
3.5
700
380
1000
42.5
45
33
325
1140
27
2
4
700
380
1000
60
55
36
325
1205
28
2
0.82
850
450
1200
42.5
27.5
24.5
400
328
15.5
3.1
1
850
450
1200
42.5
27.5
24.5
400
400
17.5
2.7
1.5
850
450
1200
42.5
27.5
33
400
600
23
2.2
1,75
850
450
1200
42.5
27.5
33
400
700
23.5
2.2
2
850
450
1200
42.5
45
33
400
800
26.5
2
2.2
850
450
1200
42.5
45
33
400
880
27
2
2.5
580
450
1200
42.5
45
33
400
1000
28
1.9
0.47
1000
480
1400
42.5
27.5
24.5
500
340
10.6
3.3
0.68
1000
480
1400
42.5
27.5
24.5
500
340
15
3.3
0.75
1000
480
1400
42.5
27.5
24.5
500
375
15.5
3.2
1.2
1000
480
1400
42.5
27.5
33
500
600
22
2.5
1.5
1000
480
1400
42.5
27.5
33
500
750
23.5
2.2
1,75
1000
480
1400
42.5
45
33
500
875
25.5
2.1
2
1000
480
1400
42.5
45
33
500
1000
26.5
2
3.3
1000
480
1400
60
55
36
500
1100
26.5
2.8
4
1000
480
1400
60
55
36
500
1200
25.5
2.5
0.33
1200
500
1600
32
33
18
650
210
12
5.1
0.33
1200
500
1600
42.5
27.5
24.5
650
210
12
5.1
0.39
1200
500
1600
42.5
27.5
24.5
650
254
13
4.6
0.47
1200
500
1600
42.5
27.5
24.5
650
306
14
4.1
0.56
1200
500
1600
42.5
27.5
24.5
650
365
14.5
3.7
0.68
1200
500
1600
42.5
27.5
33
650
442
19
3.3
0.82
1200
500
1600
42.5
27.5
33
650
533
20
3
1
1200
500
1600
42.5
27.5
33
650
650
20.5
2.7
1.2
1200
500
1600
42.5
45
33
650
780
23.5
2.4
1.5
1200
500
1600
42.5
45
33
650
975
25
2.1
Dimensión
Ur Vdc
Urms Vac
Upk Vdc
L
H
T
du / dt V / us
lpeak A
lrms
ESR mΩ
uF
0.1
1600
600
2000
26.5
17
8.5
0.22
1600
600
2000
42.5
27.5
24.5
0.33
1600
600
2000
32
33
18
1.00
1600
600
2000
42.5
45
33
0.1
2000
630
2400
32
25
14
1000
100
8
13
0.1
2000
630
2400
42.5
27.5
24.5
1000
100
8
13
0.15
2000
630
2400
42.5
27.5
24.5
1000
150
10.5
7.5
0.22
2000
630
2400
42.5
27.5
24.5
1000
220
12
5.1
0.33
2000
630
2400
42.5
27.5
33
1000
330
16.5
4.1
0.39
2000
630
2400
42.5
27.5
33
1000
390
17.5
3.6
0.47
2000
630
2400
42.5
45
33
1000
470
20.5
3.2
0.56
2000
630
2400
42.5
45
33
1000
560
21.5
3
0.047
3000
750
3500
42.5
27.5
24.5
1600
75
7.5
16.5
0.068
3000
750
3500
42.5
27.5
24.5
1600
109
9
11.5
0.1
3000
750
3500
42.5
27.5
33
1600
160
12
8.5
0.15
3000
750
3500
42.5
27.5
33
1600
240
14.5
6.1
0.22
3000
750
3500
42.5
27.5
33
1600
352
18
4.3
