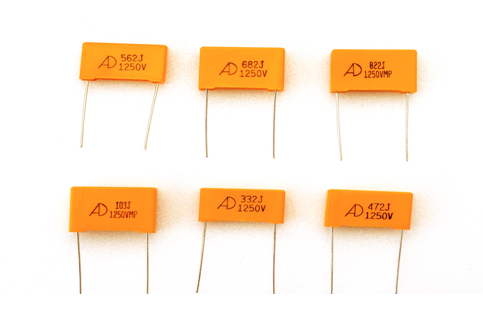

MPH

Encuesta

Instalación

1. Alta estabilidad

2. No inductivo.

Tamaño 3.Miniature.

4. Características de auto sanación.

5. Caja de plástico, resina epoxi llena, caja hecha de material resistente a los solventes. (PBT UL 94 V-0)

CARACTERÍSTICA

EMI, supresor

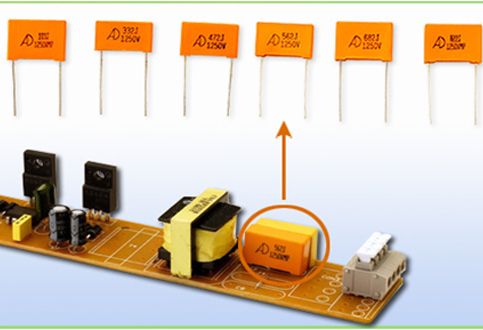

Balastro electrónico para iluminación y lámpara.
(Ilumine el condensador de alto voltaje).

Tapa de alto voltaje para Mosquito Zapper y descarga eléctrica

ESPECIFICACIÓN

Temperatura de funcionamiento	-40 ℃ ~ + 105 ℃
Rango de capacitancia	0.0022-0.22MFD.
Tolerancia a la capacitancia	± 5% (j), ± 10% (k)
Voltaje nominal	1,000 ~ 2000VDC.
Factor de disipación	0.1% MAX A 10KHz, 25 ℃ <> 0.5% MAX A 100KHz, 25 ℃
Prueba de voltaje	5,000VDC 1 seg (20 ℃)
Resistencia de aislamiento	> 30,000mω (c ≦ 0.33uf)> 10,000mω / μf (c> 0.33uf) a 25 ℃
Resistencia	EL VOLTAJE DE PRUEBA 2,500VAC se aplicará durante 1000 horas en el 85 ℃ cámara. durante este período, 1000vac 20 horas por un período de 0,1 segundos se aplicará una vez cada hora. después de la prueba. δc / c ≦ 10%, δdf ≦ 0,15%, δir ≧ 50% del valor especificado

TEMPERATURE AND FREQUENCY CHARACTERISTICS

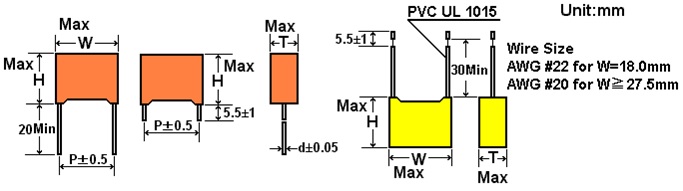

Dimension

CAPACITANCE		3A(1000VDC~1250VDC)					3B(1600VDC)					3C(2000VDC)
uF	CASE	W	H	T	P	d	W	H	T	P	d	W	H	T	P	d
uF	CODE	W	H	T	P	d	W	H	T	P	d	W	H	T	P	d
0.0015	C2	13	11	5	10	0.6	13	11	5	10	0.6	13	11	5	10	0.6
0.0022	C3	13	12	6	10	0.6	13	12	6	10	0.6	13	12	6	10	0.6
0.0022	D1	18	11	5	15	0.6	18	11	5	15	0.6	18	11	5	15	0.6
0.0033	C3	13	12	6	10	0.6	13	12	6	10	0.6	13	12	6	10	0.6
0.0033	D1	18	11	5	15	0.6	18	11	5	15	0.6	18	11	5	15	0.6
0.0039	C3	13	12	6	10	0.6	13	12	6	10	0.6	13	12	6	10	0.6
0.0039	D1	18	11	5	15	0.6	18	11	5	15	0.6	18	11	5	15	0.6
0.0047	C3	13	12	6	10	0.6	13	12	6	10	0.6	13	12	6	10	0.6
0.0047	D2	18	12	6	15	0.6	18	12	6	15	0.6	18	12	6	15	0.6
0.0056	C3	13	12	6	10	0.6	13	12	6	10	0.6	13	12	6	10	0.6
0.0056	D2	18	12	6	15	0.6	18	12	6	15	0.6	18	12	6	15	0.6
0.0068	D3	18	13.5	7.5	15	0.6	18	13.5	7.5	15	0.6	18	13.5	7.5	15	0.6
0.01	D4	18	14.5	8.5	15	0.6	18	14.5	8.5	15	0.6	18	14.5	8.5	15	0.6
0.015	D5	18	17	10	15	0.6	18	17	10	15	0.6	18	17	10	15	0.6
0.05	E1	26.5	15	6	20.5	0.8	26.5	15	6	20.5	0.8	26.5	15	6	20.5	0.8
0.22	E4	26.5	19	10	20.5	0.8	26.5	19	10	20.5	0.8	26.5	19	10	20.5	0.8
