MXY

Encuesta anterior Próximo

Característica

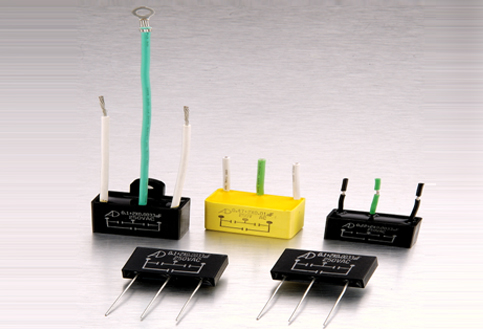

La red de condensadores tiene un condensador X2 y dos condensadores Y2 en un paquete compacto.

★ Excelente capacidad de modo común y normal en una amplia selección de capacitancia.

★ Condensadores Y2 puestos a tierra en una pestaña de montaje externa o cable común.

★ Ahorro de costos instalados con diseño de embalaje único

★ Tipo de terminales: Terminales y cable de aislamiento de PVC estándar UL 1015 o UL1007.

★ APROBACIONES DE SEGURIDAD: VDE DIN EN 60384-14 (VDE 0565);
EN 60384-14; IEC 60384-14

Solicitud

★ Las corrientes de interferencia de radiofrecuencia son by-pass.

★ acoplamiento de la antena, en toda la línea, asesinos de chispas.

★ Filtro EMI y FMI, fuente de alimentación conmutada.

ESPECIFICACIÓN

REVESTIMIENTO	Encapsulado en retardante de llama reforzado
	caja de plástico sellada con resina epoxi que cumple con el requisito de UL 94V-0
LÍDERES	Encase en plástico caso / cables de Insuiation de PVC o cobre.
CATÁLOGO CLIMÁTICO	-40 ℃ ~ + 100 ℃
GAMA DE CAPACITANCIA	0.047uF-0.47uF (X2); 0.001uF-0.0047uF (Y2)
VOLTAJE NOMINAL (UR)	300 VCA (50/60 Hz)
TOLERANCIA DE CAPACITANCIA	M = ± 20% K = ± 10%
RESISTENCIA DE AISLAMIENTO	> 30000MΩ (C ≦ 0.33uF) > 10000MΩ / μF (C> 0.33uF) A 25 ℃
FACTOR DE DISIPACIÓN	<0.3% a 25 ℃ por 1Khz.
PRUEBA DE VOLTAJE	RV × 430% VDC (2Sec a 25 ℃)
RESISTENCIA	Se aplicará la tensión de prueba 344VAC durante 1000 horas en la cámara de 85 ℃ y RH ≦ 50%. Durante este período, se aplicará 880VAC 60Hz por 0.1seg una vez cada hora. △ C / C ≦ 10%; △ DF ≦ 0,12% (C <1,0 mF); △ DF ≦ 0,15% (C ≧ 1,0mF) IR ≧ 50% del valor especificado. (25 ℃ 1KHz)

CONSTRUCTION

SYMBOL	CAPACITANCE		SYMBOL	CAPACITANCE
SYMBOL	Cx2(uF)	Cy2(pF)	SYMBOL	Cx2(uF)	Cy2(pF)
473+102	0.047	1000	334+102	0.33	1000
104+102	0.1	1000	334+222	0.33	2200
104+222	0.1	2200	334+332	0.33	3300
104+332	0.1	3300	334+472	0.33	4700
104+472	0.1	4700	474+102	0.47	1000
224+102	0.22	1000	474+222	0.47	2200
224+222	0.22	2200	474+332	0.47	3300
224+332	0.22	3300	474+472	0.47	4700
224+472	0.22	4700

(Special Case Size Or Items On Requests)
