DMX

Encuesta anterior Próximo

Instalación

Caracteristicas	* Utilizado en alta potencia fuente de alimentación de conmutación de alta frecuencia de absorción de corriente de pulsos de alta frecuencia, filtro. * Baja ESR, alta corriente de rizado y grandes capacidades actuales de manejo de descargas. * Low Ls, buenas características de alta frecuencia. * Propiedad de autocuración. * Larga vida. * Estuche de plástico, lleno de resina.
Aplicación principal	* Utilizado en el filtro de fuente de alimentación de conmutación de alta frecuencia, absorción, bloqueo, circuito resonante. * Ampliamente aplicado a EMI, como inversor de soldadura de alta frecuencia, UPS, vehículos eléctricos, etc.
Dieléctrico	Película de polipropileno
Caja y revestimiento	Caja de aluminio resistente a solventes con sellado de resina. Ejecución ignífuga (UL94V-0)
Conductores	Nueces galvanizadas de cobre

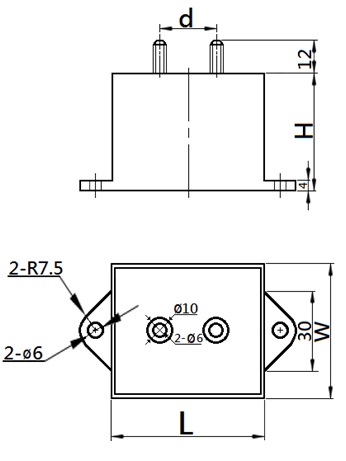

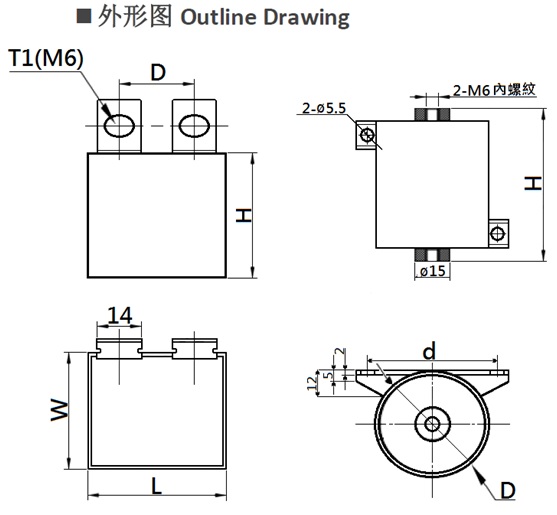

Instalación	Cualquier posición asegurando la disipación de calor correcta. Disposición de muchos componentes con caja paredes en contacto no admitidas; sugerir la distancia mínima entre los elementos uno al lado del otro ≧ 1/8 de el grosor de la caja. La caja con terminales de orejetas debe estar libre para disiparse correctamente de todas las caras del cuerpo.
Estándar de referencia	IEC61071-1, compatible con ROHS

Características electricas

Temperatura de trabajo	-40 ℃ a + 85 ℃ (100 ℃ ovserving voltaje y corriente de-rating)
Max. temperatura ambiente permisible	+ 70 ℃, operación con potencia nominal, corriente, voltaje y enfriamiento natural.A17 + 85 ℃ observando el voltaje y la reducción de corriente.
Capacidad	0.47μF a 50μF
Voltaje nominal	1200VDC a 1400VDC / 350VAC a 500VAC
Tolerancia	+ -5%
Factor de disipación	Factor de disipación tan  a 100 Hz: ≤ 1.0 · 10-3
Prueba de vida	IEC 61071-1
Esperanza de vida	100000 horas para VRMS \| C / C \| ≤ 3%
Resistencia de aislamiento (IR)	≧ 3000s pero no debe exceder 30GΩ (valor típico), cuando se mide entre termianls, a 25 + - ℃, después de 1 minuto de electrificación a 100VDC.
Voltaje entre terminales VTT	2.15 · VRMS, 2 s
Voltaje entre terminales y aluminio puede VTC	3000 V ACRMS, 2 s
Actuación	Cambio de capacitancia ≦ + -2% Cambio DF ≦ 0.0010 a 1KHz IR ≧ 50% del valor límite inicial

Especificación técnica

Cn (μF)	Naciones Unidas (V)	Imax (UN)	dv / dt (V / μs)	Ls (Nueva Hampshire)	Ut-t (V)	UTC (V)	tgδ (20 ℃, 10kHz)	tamaño (mm)
VDC
0.47	1200VDC	7	1200	≦ 10	1800 V, 10 S	3000VAC, 60S	≦ 10 × 10 -4	46 × 18 × 34
0.47	1200VDC	7	1200	≦ 10	1800 V, 10 S	3000VAC, 60S	≦ 10 × 10 -4	46 × 18 × 34
0.47	1200VDC	7	1200	≦ 10	1800 V, 10 S	3000VAC, 60S	≦ 10 × 10 -4	46 × 18 × 34
0.47	1200VDC	7	1200	≦ 10	1800 V, 10 S	3000VAC, 60S	≦ 10 × 10 -4	46 × 18 × 34
0.47	1200VDC	7	1200	≦ 10	1800 V, 10 S	3000VAC, 60S	≦ 10 × 10 -4	46 × 18 × 34
0.47	1200VDC	7	1200	≦ 10	1800 V, 10 S	3000VAC, 60S	≦ 10 × 10 -4	46 × 18 × 34
0.47	1200VDC	7	1200	≦ 10	1800 V, 10 S	3000VAC, 60S	≦ 10 × 10 -4	46 × 18 × 34
0.47	1200VDC	7	1200	≦ 10	1800 V, 10 S	3000VAC, 60S	≦ 10 × 10 -4	46 × 18 × 34
VACACIONES
2	500VAC	25	1200	≦ 10	1800 V, 10 S	3000VAC, 60S	≦ 10 × 10 -4	ø63 × 49
3	500VAC	35	1200	≦ 10	1800 V, 10 S	3000VAC, 60S	≦ 10 × 10 -4	ø63 × 49
4	500VAC	50	1200	≦ 10	1800 V, 10 S	3000VAC, 60S	≦ 10 × 10 -4	ø63 × 49
5	500VAC	60	1300	≦ 10	1800 V, 10 S	3000VAC, 60S	≦ 10 × 10 -4	ø63 × 49
6	500VAC	80	1400	≦ 10	1800 V, 10 S	3000VAC, 60S	≦ 10 × 10 -4	ø76 × 49
50	350VAC	35	200	≦ 10	600 V, 10 S	3000VAC, 60S	≦ 55 × 10 -4	ø50 × 60
